电气参数
| 型号 | 1) PBT223-FIXED： 仅支持恒电压（CV）模式 2) PBT223-ADJ： 支持恒电压（CV），恒功率（CP）和12-bit DAC模式 |
| 输入电压 Vin | 3.8 – 30 V |
| 输出电压 Vout | 0.8 – 22 V（固定输出 & 可调输出） |
| 输出电流 Iout | 0 – 3 A |
| 开关频率 f_sw | 默认500kHz 支持200kHz – 2.2MHz |
| 最大占空比 | 98% |
| 软起动时间 | 默认4.8ms |
| UART读取 | DC-DC状态，Vin，Vout，Iout，Pout，温度，EEPROM数据 等 |
| UART设定 | 打开/关闭DC-DC，设定最大Vin，Vout，Iout，Pout保护值，EEPROM数据 等 |

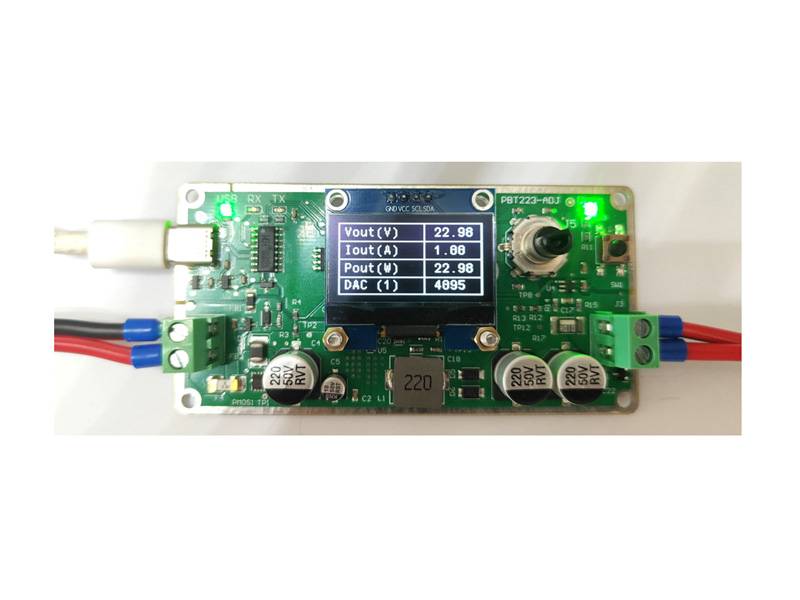

| OLED屏幕 | 显示实时数据Vout，Iout，Pout ，温度 |
| 保护电路 | 输入欠压保护UVLO，输入/输出过压保护OVP，输出过压保护OCP， 输出过流保护OCP，输出过功率保护OPP，输出短路保护， 输入/输出防反接保护，过温保护OTP，静电保护ESD |
| GitHub | Python API & 例程代码 |
| 工作温度 | -40 – 85 ℃ |
资料下载
| 文件 | 格式 | 下载 |
|---|---|---|
| 用户手册 |  | |
| 通讯协议 | Excel | |

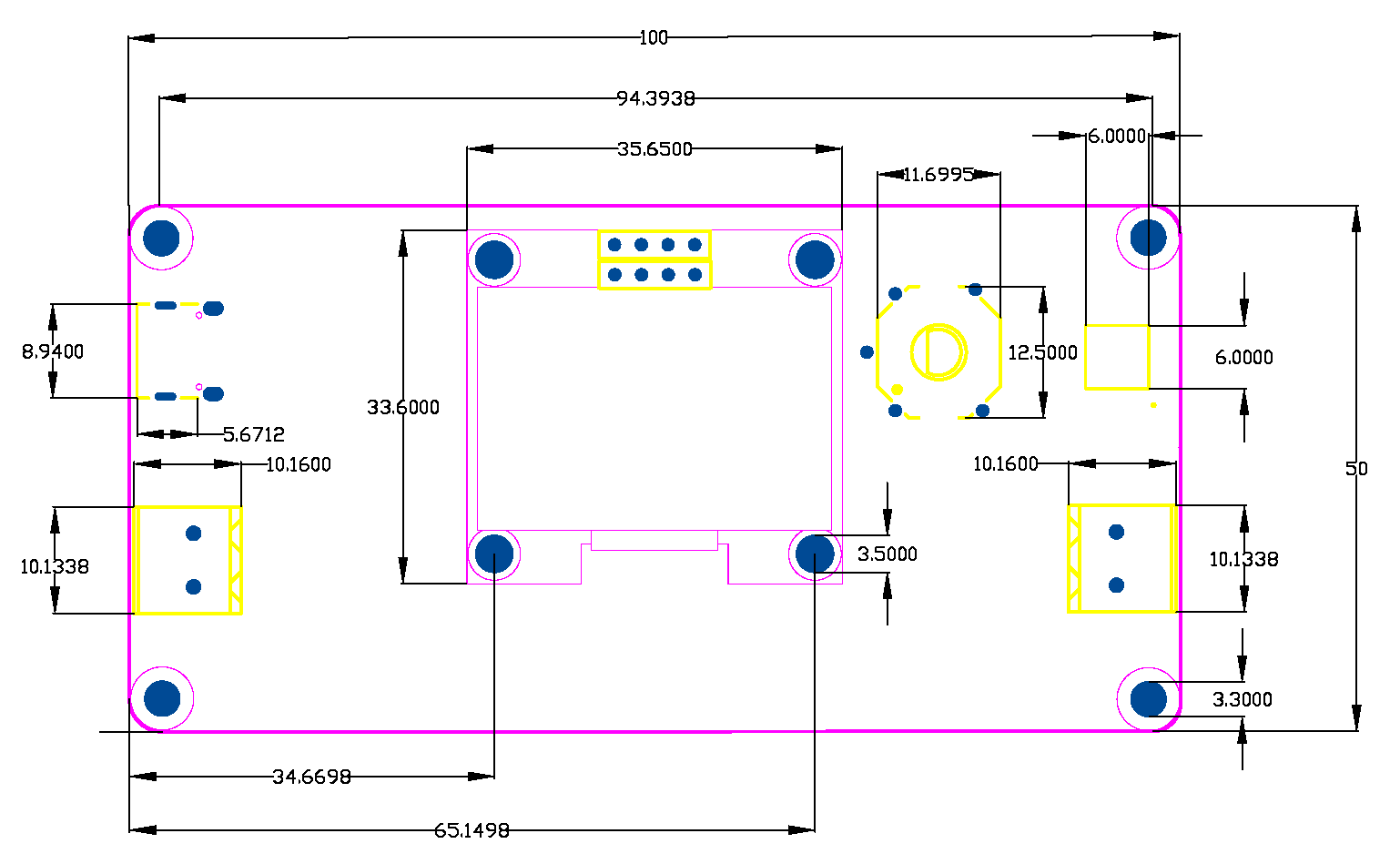

| 2D图纸 | DXF，DWG，PNG | |

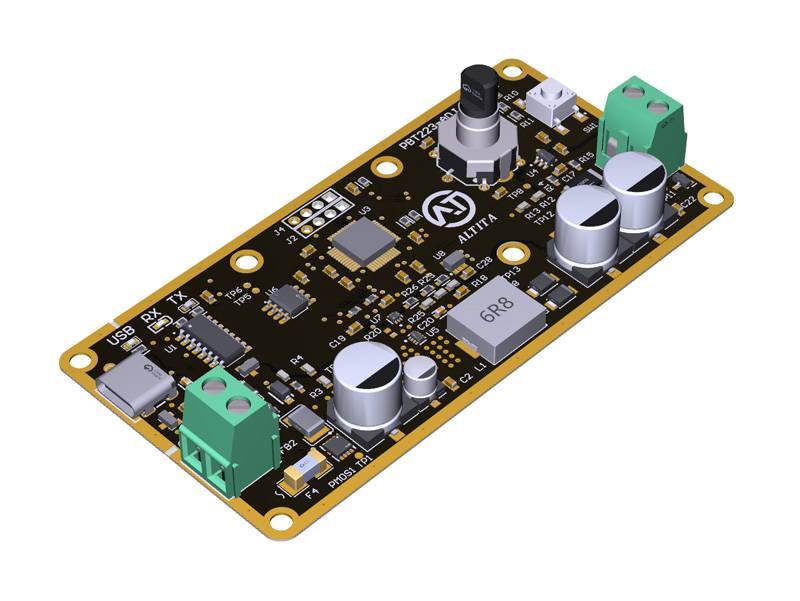

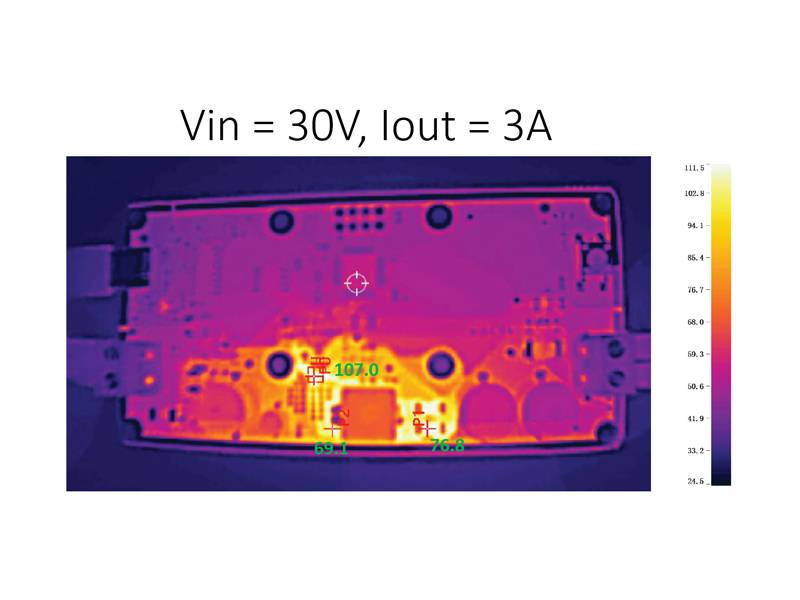

| 3D模型 | PDF 3D，SLDPRT | |
| 测试报告 | | |
| GitHub | Python API & 例程代码 | |

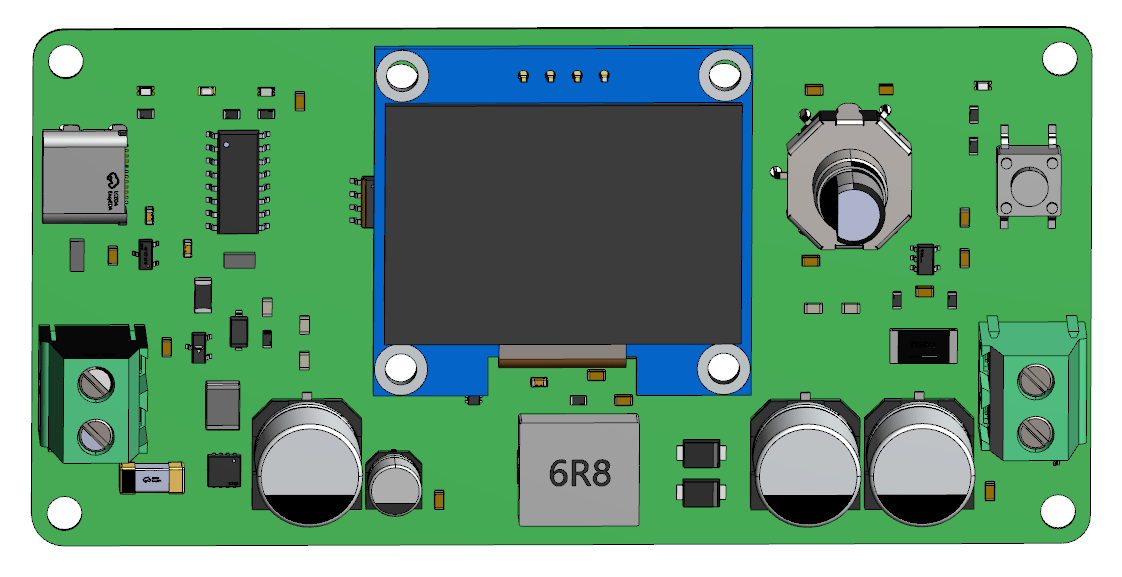

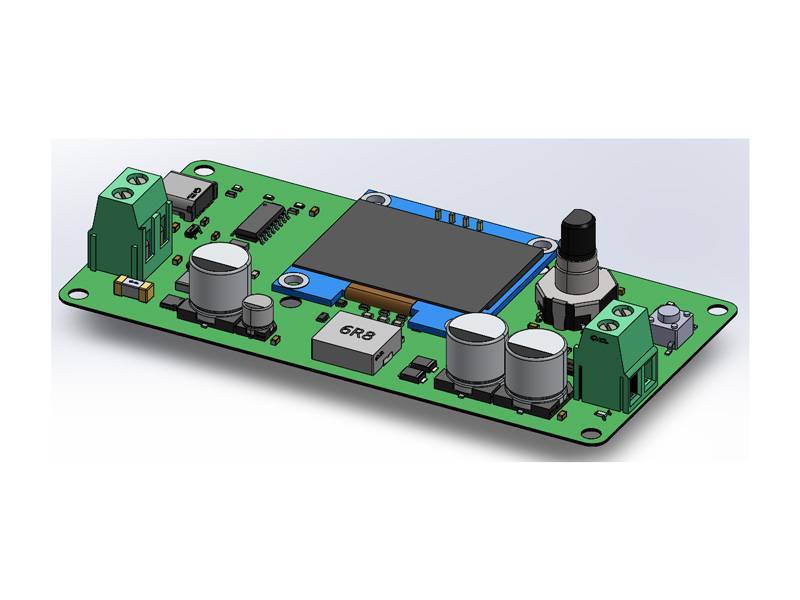

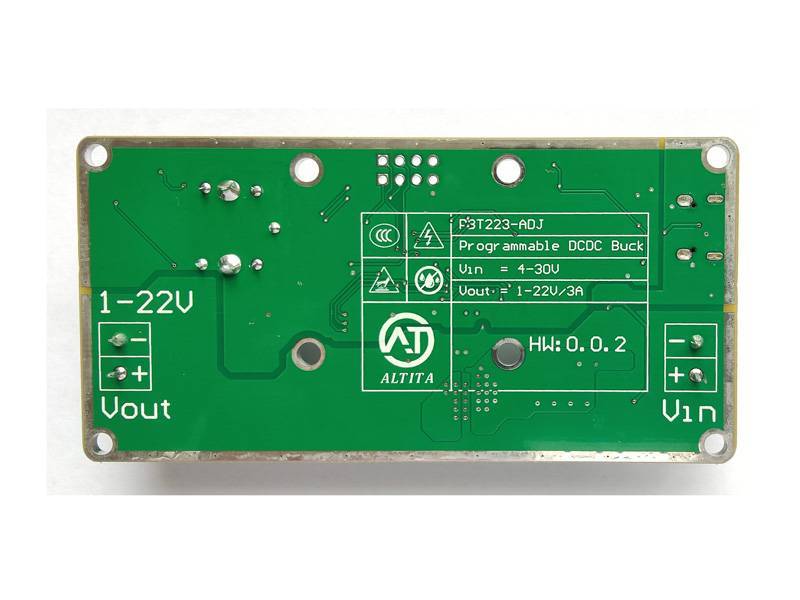

2D/3D图纸

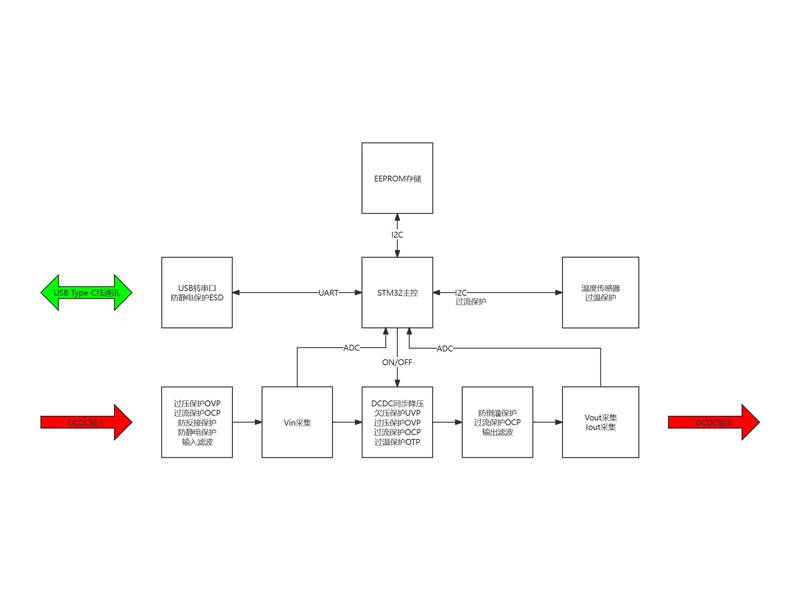

工作模式
PBT223-ADJ（可调输出）有2种控制方式：手动调节和UART指令程控（提供Python API）。支持3种工作模式：恒电压CV，恒功率CP和数控DAC模式。

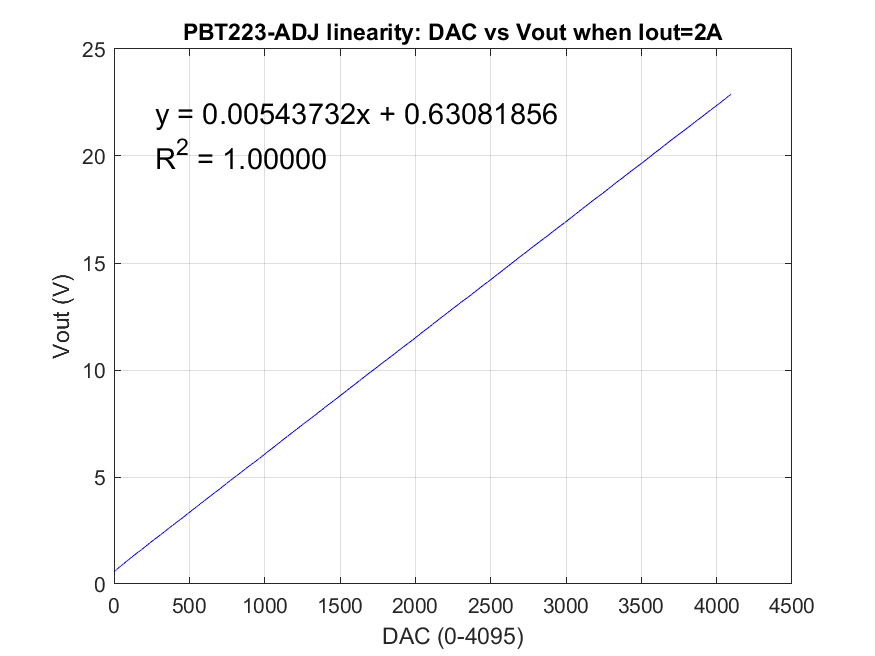

- 数控DAC模式：通过调整 12 位数字信号从 0-4095，可以线性地将Vout调整1 – 22V。

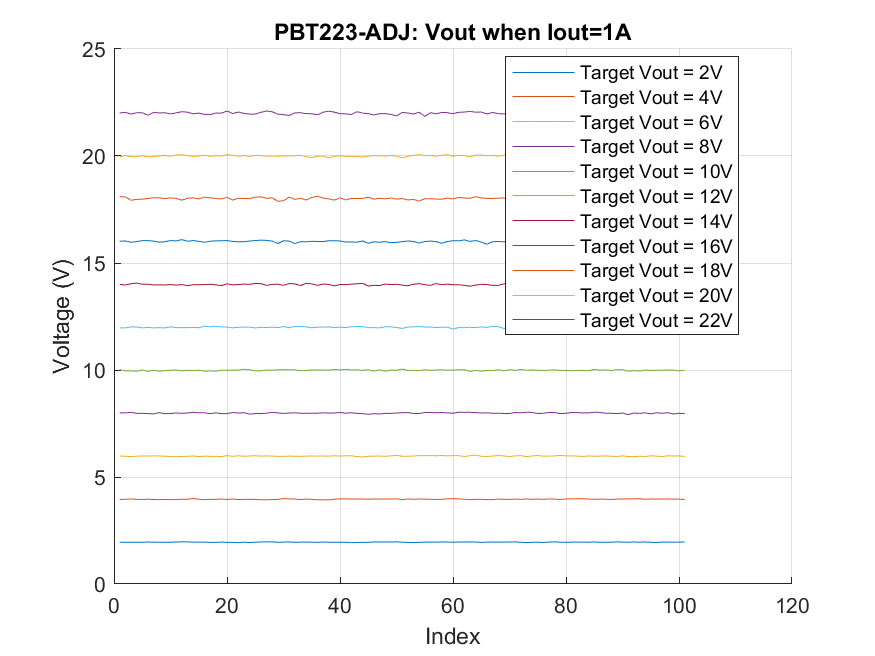

- 恒电压CV模式：MCU 实时监控Vout，并使用 PID 算法在3秒内自动调整到目标 Vout。

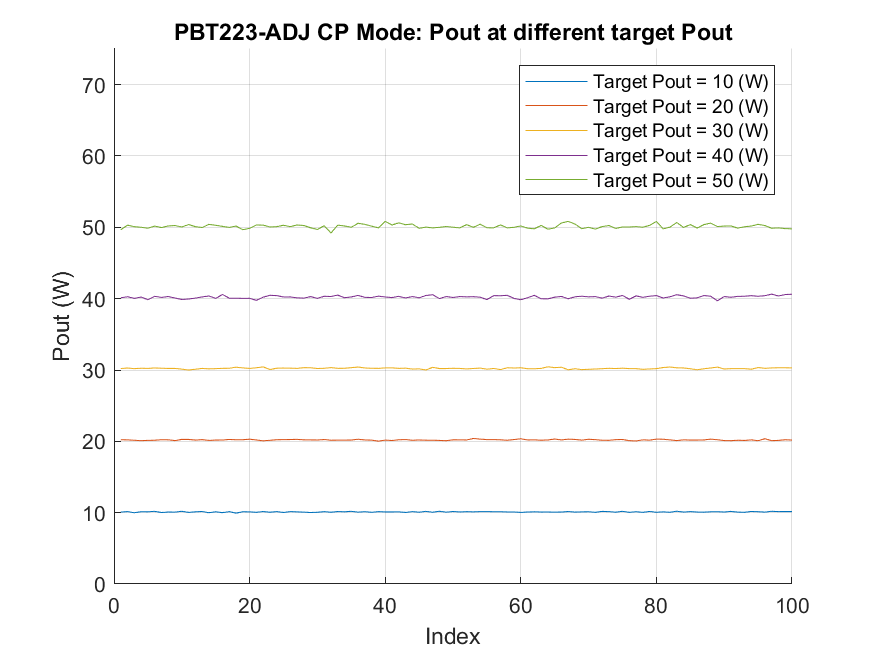

- 恒功率CP模式：MCU 实时监控 Vout和 Iout，计算出实时的Pout，并使用 PID 算法在3秒内自动调整到目标 Pout。

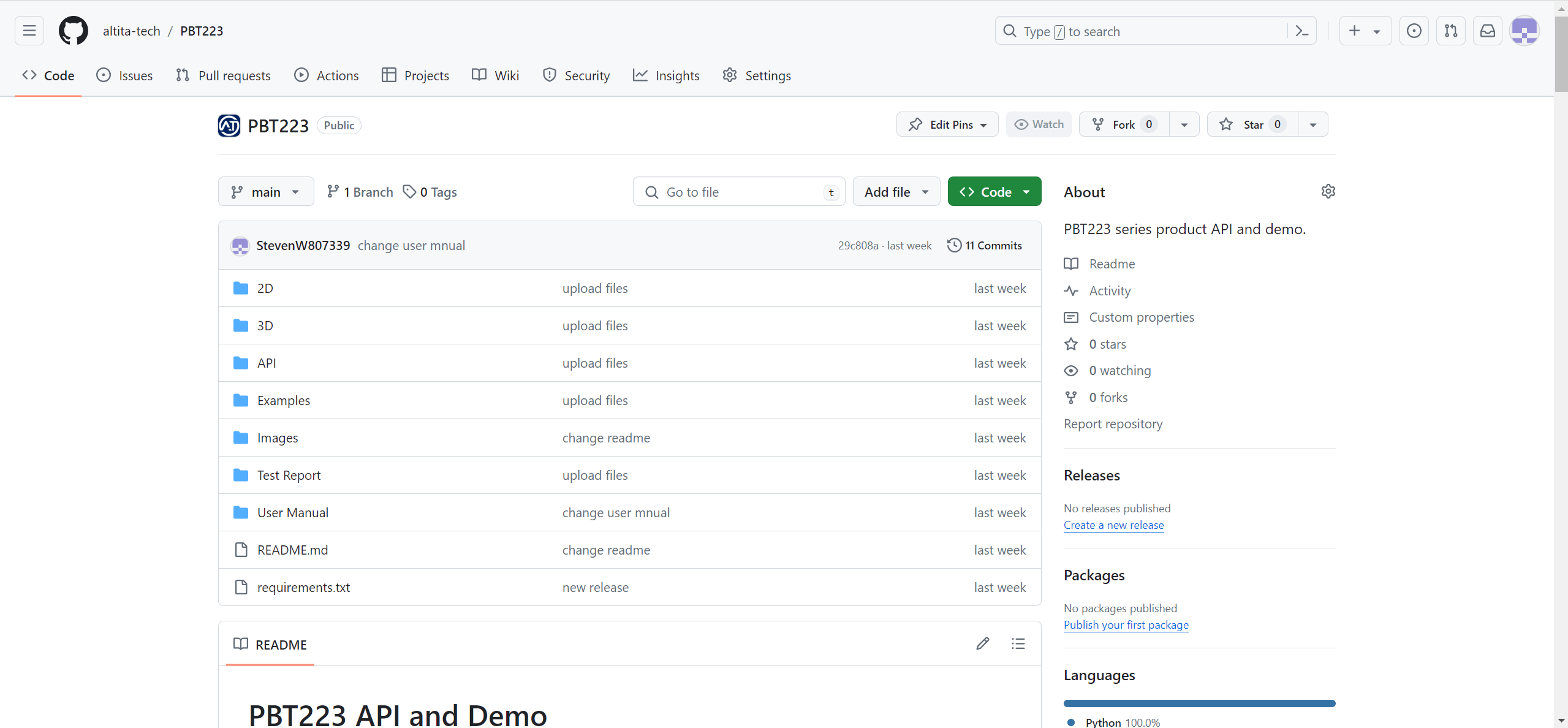

GitHub链接
应用案例

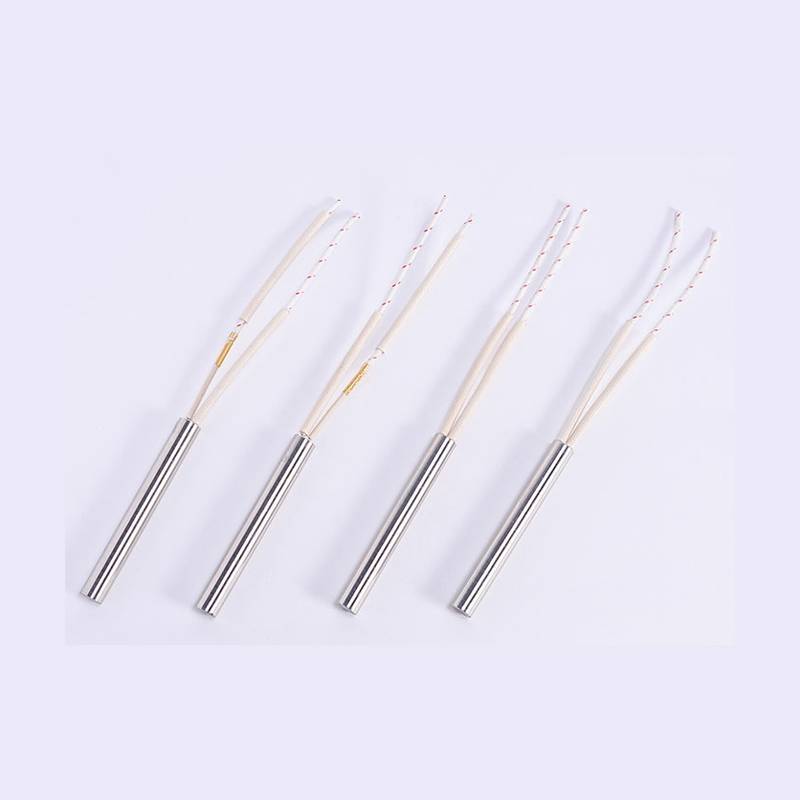

恒功率CP加热棒温控
无人机电源

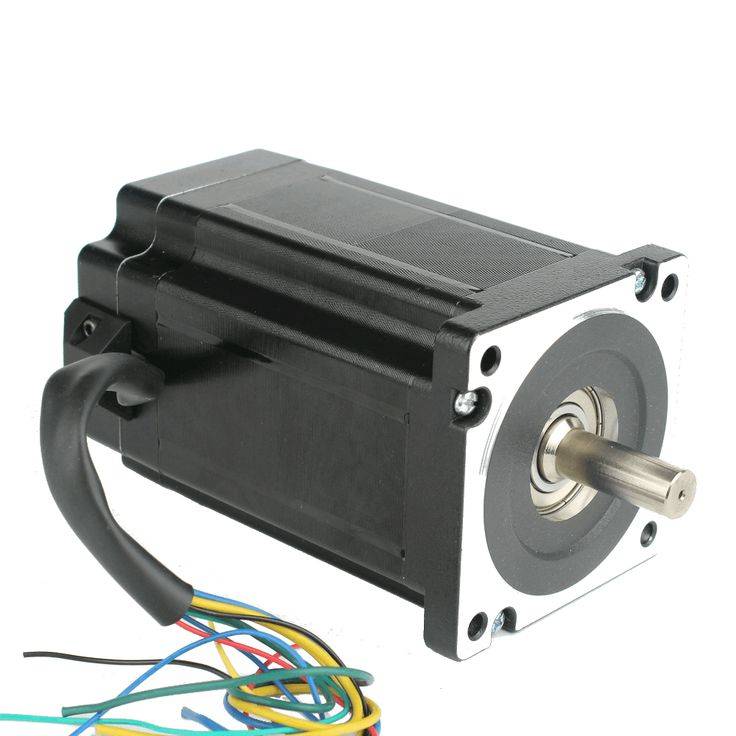

直流电机驱动
电池电压转换
视频教程
产品选型表
| 功能 | PBT223-0V8 | PBT223-3V3 | PBT223-5V | PBT223-12V | PBT223-22V | PBT223-ADJ |
|---|---|---|---|---|---|---|
| UART 程控 |  | | | | | |
| 输出电压 Vout | 0.8V | 3.3V | 5V | 12V | 22V | 可调节1 – 22V |
| 输出电流 Iout | 0 – 3A | 0 – 3A | 0 – 3A | 0 – 3A | 0 – 3A | 0 – 3A |
| 输入电压 Vin | 3 – 30V | 6 – 30V | 8 – 30V | 15 – 30V | 25 – 30V | >(Vout+5V) |
| 输出纹波 Vpp | <150mV | <150mV | <150mV | <150mV | <150mV | <150mV |
| 开关频率 f_sw | 200 – 2200kHz | 200 – 2200kHz | 200 – 2200kHz | 200 – 2200kHz | 200 – 2200kHz | 200 – 2200kHz |
| 工作温度 | -40 – 85 ℃ | -40 – 85 ℃ | -40 – 85 ℃ | -40 – 85 ℃ | -40 – 85 ℃ | -40 – 85 ℃ |
| 保护电路 | | | | | | |
价格表
| 数量 | PBT223-FIXED 固定输出 | PBT223-ADJ 可调输出 |
|---|---|---|
| 1 | ￥179 | ￥249 |
| 5 | ￥169 | ￥239 |
| 10 | ￥160 | ￥230 |
| 25 | ￥155 | ￥225 |
| 50 | ￥150 | ￥220 |
